3500/45

3500/45是Bently Nevada制造的位置监视器，是用于机械状态监控的3500/45系列的一部分。这是一款四通道器件，可从近程传感器、旋转位置传感器(RPT)、DC线性可变差分变压器(AC LVDTs)、交流线性可变差分变压器(交流LVDT)和旋转电位计获取数据。监控器对信号进行预处理，并将其与用户可编程的警报进行比较。

应用

3500框架配置软件允许您对每个通道进行编程，以完成以下任务:

• 轴向(推力)位置
• 差异膨胀
• 标准单斜坡差异膨胀
• 非标准单斜坡差异膨胀
• 双斜坡差异膨胀
• 互补差异膨胀
• 案例扩展
• 阀门位置

3500/45位置监视器的主要功能是提供以下功能:

• 通过实时比较观察到的参数和预定义的警报设定值来触发警报，从而保护机器
• 操作和维护人员需要了解的机器信息

根据设计，每个通道通常会调节其输入信号，以产生一组可测量的变量。可以为任何激活的测量变量设置报警设定点，也可以为任何两个激活的测量变量设置危险设定点。

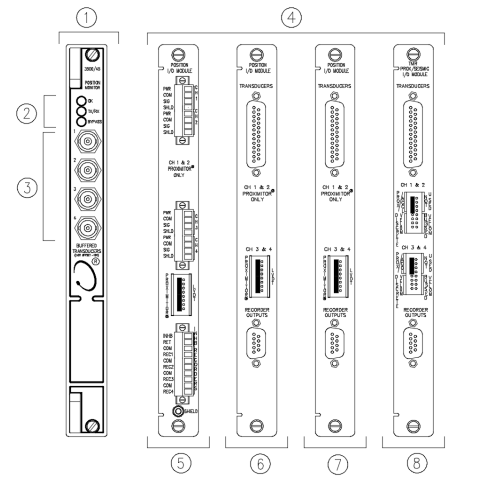

图1:3500/45位置监视器和I/O模块的前视图和后视图，用于近程、旋转位置传感器和DC LVDT I/O

1. 从前面看3500/45位置监视器
2. 状态指示器
3. 带缓冲的传感器输出
4. 带有前置器、旋转位置传感器或DC LVDT的I/O模块。
5. 前置器、旋转位置传感器或DC LVDT的内部终端位置I/O模块
6. 前置器、旋转位置传感器或DC LVDT的外部终端位置I/O模块
7. 用于前置器或DC LVDT的TMR分立外部终端位置I/O模块
8. 带前置器外部终端的TMR总线式前置器/地震I/O模块

3500/45特性

1. 支持多达四路信号输入。
2. 前面板上的LED指示灯
3. 1个全高前槽
4. 正常、发送/接收和旁路指示灯
5. 25摄氏度(77华氏度)下的信号调理
6. 机械安全
7. 关于机器的重要事实

3500/45固件和软件要求

将3500/45位置监视器添加到现有3500系统时，需要以下固件和软件版本或更高版本:

• 3500/20 RIM固件版本G
• 3500组态软件2.41
• 3500数据采集2.20
• 3500操作员显示器1.20
• 3500/93显示接口模块135799-01
• 固件版本G
• 对于使用RPT的阀门位置，您必须拥有3500组态软件3.00或更高版本。

3500/45警报

使用3500框架组态软件为监护仪测量的直接值设置报警和危险等级。

警报设定点

对于每个测量值，警报可以设置为满量程的0%到100%。当满量程范围大于设定值时，设定值将受到传感器范围的限制。

警报设定值的准确性

存在所需值的0.13%。

报警时间延迟

3500框架配置软件允许您以1秒为增量编程1至60秒的报警延迟。

• 警报-从1秒到60秒的1秒间隔
• 危险- 0.1秒，或以0.1秒为增量的1至60秒

前面板发光二极管

• OK LED表示3500/45位置监视器正在运行。
• 当3500/45位置监视器与3500框架中的其他模块通信时，TX/RX LED灯亮起。
• 旁路指示灯指示3500/45何时关闭。

测量变量

机器保护和状态监控依赖于位置测量。根据配置，位置监视器返回以下测量变量的值。

• 推力位置-直接间隙
• 差异膨胀-直接间隙
• 斜坡差异膨胀-复合直接间隙
• CIDE -复合直接间隙
• 案例扩展-复合直接和定位
• 价值定位-直接和定位

WOC支持大量的本特利内华达零件，包括3500/45。如果您需要更多信息或有任何问题，请随时联系我们。

常见问题

本特利内华达3500/45是什么？

3500/45是一个位置监视器，支持多达四个信号输入。

位置监视器有保修吗？

WOC还可以提供未使用的和重建的位置监视器，并提供长达24个月的保修。

→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→
